VOFA ET4000 Grafikadapter für Mega ST Bus Platinen Projekt ...

[TheNameOfTheGame]

Netztzeilproblem.

Aber einen Mega ST sollte man nicht mit TOS 1.00 von 1985 betreiben. Der braucht wegen dem Blitter mindestens 1.02 von 87, besser 1.04 von 89, idealerweise 2.06.

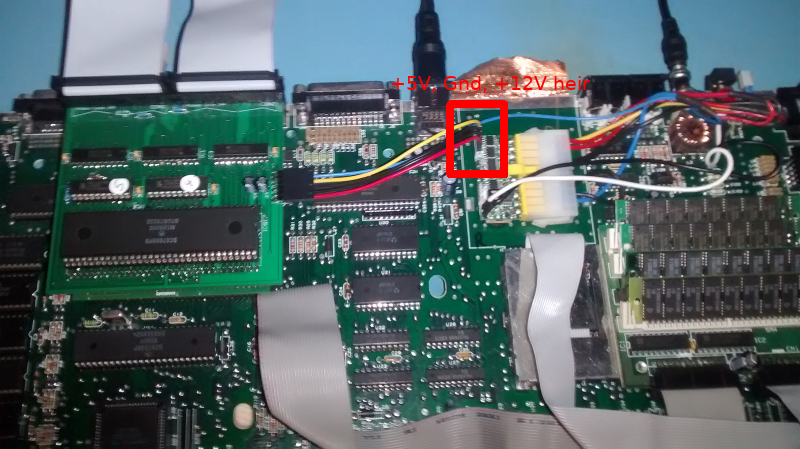

Ja, +5v, +12v ist von der klein header auf picopsu. Wahrscheinlich nicht genug power. Ich muss möglicherweise den power von ATX-Connector nehmen.  Eh, dunno.  Das picopsu ist 6A, reicht das nicht?



Btw, es ist nicht Mega ST, alt 520ST.

[1ST1]

6A bei 12V, das ist mehr als genug.

Dann musst du mal die Versorgungskabel zur Grafikkarfte usw. tauschen, die sind zu dünn. Massekontakt zu stärken kann auch helfen.

[TheNameOfTheGame]

6A bei 12V, das ist mehr als genug.

Dann musst du mal die Versorgungskabel zur Grafikkarfte usw. tauschen, die sind zu dünn. Massekontakt zu stärken kann auch helfen.

Ja, ich werde einen zweiten Draht für +5V und +12V hinzufügen zum VoFa-Adapter.

[TheNameOfTheGame]

Ich bin ein Idiot, haha. Muss alle Stromanschlüsse überarbeiten.

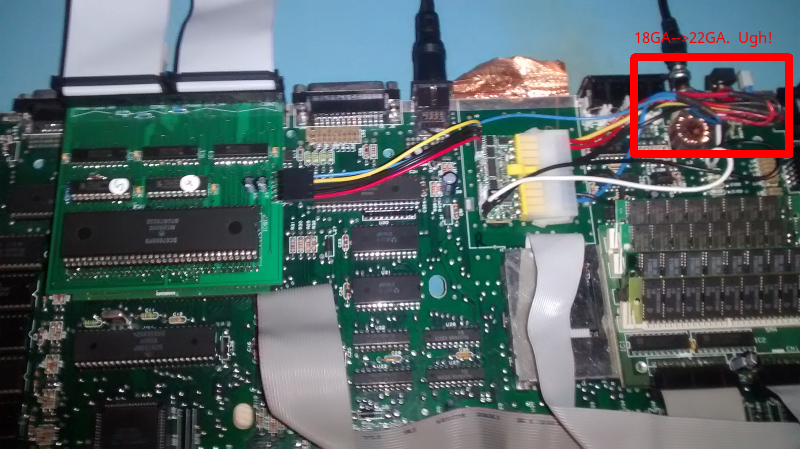

Ich brauche 18GA-Kabel zum Mainboard. Ich habe dort 18GA zu 22GA gespleißt. Zu dünn.



Ich werde auch zu 20GA zum VOFA Adapter ändern.

[SolderGirl]

6A bei 12V, das ist mehr als genug.

Dann musst du mal die Versorgungskabel zur Grafikkarfte usw. tauschen, die sind zu dünn. Massekontakt zu stärken kann auch helfen.

Ja, ich werde einen zweiten Draht für +5V und +12V hinzufügen zum VoFa-Adapter.

Falls du ein Multimeter hast, solltest du mal die 5V-Leitung messen während dem Floppy Zugriff.

Die Pico-PSU liefert zwar laut Hersteller 6A auf der 5V Leitung, aber es kommt auch drauf an was für ein 12V Netzteil du davor dran hast. Wenn das nicht genug Leistung hat, kann die PicoPSU auch nicht mehr Liefern.

5V/6A sind 30W. Das heisst, du musst mindestens mit 12V / 3A rein gehen, und dann ist schon kaum noch was übrig. Also es wäre wirklich empfehlenswert die 5V Schiene mal im Betrieb zu messen, und zu schauen ob da wirklich 5V auch stabil drauf liegen.

[TheNameOfTheGame]

Die Netzteil ist 80W/12V/6,6A.

Ich werde die Messungen durchführen, nachdem ich die Verdrahtung überarbeitet habe.  Danke!

[1ST1]

Und nimm ein neueres TOS.

[Lukas Frank]

Die Flachbandkabel Verbindung zur Grafikkarte ist ausreichend, da muss nichts gemacht werden.

@1ST1 ... es ist ein Atari 260/520ST Mainboard.

[SolderGirl]

Und nimm ein neueres TOS.

Er will ja noch eine PAK einbauen, da ist dann vorrausichtlich sowieso ein neueres TOS drauf.

Ich gehe davon aus das die Kombination aus ET4k, Floppy- und DMA-Chip zusammen die 5V Schiene überlastet und das zu dem beschriebenen Reset-Problem führt.

[Lukas Frank]

Habe gerade zum probieren eine VOFA CPU Version aufgebaut und ohne Festplatte den Nova Treiber von Diskette geladen. Auflösung war 1024x768 bei 256 Farben.

Atari Mega ST4 mit TOS 1.04

... ich kann sysinfo.app von Diskette starten und an Speicher werden knapp 700kB verbraucht. Ein TOS 1.0 habe ich leider nicht zum probieren.

[Arthur]

Ein 80 Watt Netzteil sollte für einen Mega ST reichen. Ich würde trotzdem die Spannung (5 und 12)V einmal Nachmessen, ist ja fix gemacht. Evtl. nimmst du mal ein TOS 1.04 oder 2.06 das von Diskette bootet und testest damit.

[Lukas Frank]

Selbst wenn die +5V Versorgung an der Grafikkarte nur noch 4,7V oder sowas ist läuft es stabil und ohne Probleme. An einem Nova VME Adapter kommt auch nicht viel mehr bei der Grafikkarte an. Eben so die +12V Versorgung. Von Haus aus liefern die Netzteile auf dem +12V zweig nur 11,6V oder so und das macht auch keinerlei Probleme. Die -12V Hilfsspannung die manche Grafikkarten brauchen bricht beim Mega ST auf -9V zusammen und selbst da läuft alles Problemlos ...

[Arthur]

Ich halte mich an die Herstellervorgaben... TTL-Pegel.

[Lukas Frank]

?

Dann dürfte deine VOFA oder dein Nova Adapter nicht ordentlich funktionieren !?!


Ein High muss doch nicht ganz genau bei 5Volt liegen.

[Arthur]

4,75V-5.25V ist doch OK und bei 12V sind es glaube ich auch +-5% Toleranz. Wenn so ein System bei 4,75V jetzt aber eine hochfrequente Willigkeit auf der Spannung hat, die man im Multimeter nicht festellen kann sondern eher im Oszi, dann kann die Kiste jederzeit Fehler produzieren. Deshalb finde ich die Aussage das es mit 4,7V "läuft es stabil und ohne Probleme" doch sehr optimistisch ist. Und jeder Atari hat seine Eigenheiten was die Toleranzen angeht.

[goetz @ 3rz]

[…] Nova Treiber von Diskette geladen. Auflösung war 1024x768 bei 256 Farben.

Atari Mega ST4 mit TOS 1.04

... ich kann sysinfo.app von Diskette starten und an Speicher werden knapp 700kB verbraucht. Ein TOS 1.0 habe ich leider nicht zum probieren.

Aus der trüben Erinnerung reserviert TOS 1.0 viel zu wenig Speicher für Fileselectorboxen oder längere Menü-Drop-Downs unter hohen Farbauflösungen.

Von den x Fehlern im Dateisystemhandling und in der generellen Speicherverwaltung mal ganz abgesehen.

[TheNameOfTheGame]

[…] Nova Treiber von Diskette geladen. Auflösung war 1024x768 bei 256 Farben.

Atari Mega ST4 mit TOS 1.04

... ich kann sysinfo.app von Diskette starten und an Speicher werden knapp 700kB verbraucht. Ein TOS 1.0 habe ich leider nicht zum probieren.

Aus der trüben Erinnerung reserviert TOS 1.0 viel zu wenig Speicher für Fileselectorboxen oder längere Menü-Drop-Downs unter hohen Farbauflösungen.

Von den x Fehlern im Dateisystemhandling und in der generellen Speicherverwaltung mal ganz abgesehen.

Haha frecher Junge TOS 1.00.

Draht geändert 18GA aber immer noch Computer reboots auf Laufwerk A: Zugriff.

5V gemessen zwischen 4,98V und 5,10V beim Diskettenzugriff.

Mit SELTOS.PRG versucht, TOS 1.04 von Diskette zu laden, jedoch mit "Error by loading" fehl.

Ich bestellt einige 27C256 Eproms, um TOS 1,04 zu verbrennen. Ich werde es danach erneut versuchen.

4 MB RAM-Test mit YART.PRG übergibt 10 Iterationen erfolgreich, ohne VoFa-Treiber geladen wurden.

Entschuldigung für mein schlechtes Deutsch.  Danke für die Hilfe.

[Lukas Frank]

4,75V-5.25V ist doch OK und bei 12V sind es glaube ich auch +-5% Toleranz. Wenn so ein System bei 4,75V jetzt aber eine hochfrequente Willigkeit auf der Spannung hat, die man im Multimeter nicht festellen kann sondern eher im Oszi, dann kann die Kiste jederzeit Fehler produzieren. Deshalb finde ich die Aussage das es mit 4,7V "läuft es stabil und ohne Probleme" doch sehr optimistisch ist. Und jeder Atari hat seine Eigenheiten was die Toleranzen angeht.

Ich rede ja nicht davon das die Spannung im Rechner zu klein ist sondern bei der Grafikkarte an ISA Slot eines Grafikkarten Adapters. Bei einer 4MB ATI MACH64 liegt die 5V Betriebsspannung weit unter 4,75V und es läuft alles einwandfrei und ohne Probleme. Die -12V Hilfsspannung beim VOFA Adapter die manche Grafikkarten brauchen bricht beim ST auf -9V zusammen weil ich die vom DC/DC TL497 Wandler entnehme der auch die serielle Schnittstelle aus den +12V mit -12V versorgt. Und es funktioniert.

[TheNameOfTheGame]

Ich habe TOS 1.02 ROMs auf einem anderen Rechner gefunden und im 520ST installiert.

Jetzt System ist stabil.  Es nicht rebooting mit Diskettenzugriff.

Sysinfo funktioniert jetzt.  Aber 13312 Kbytes ST-RAM?!  Was ist das?

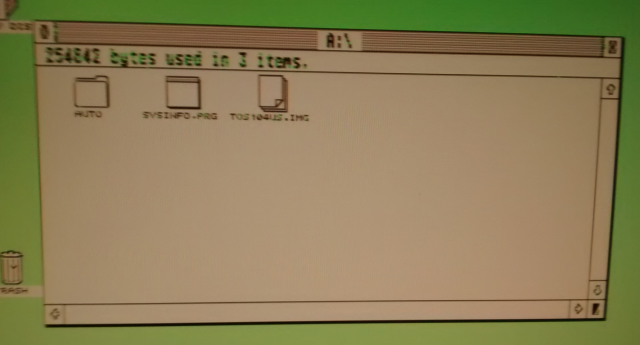

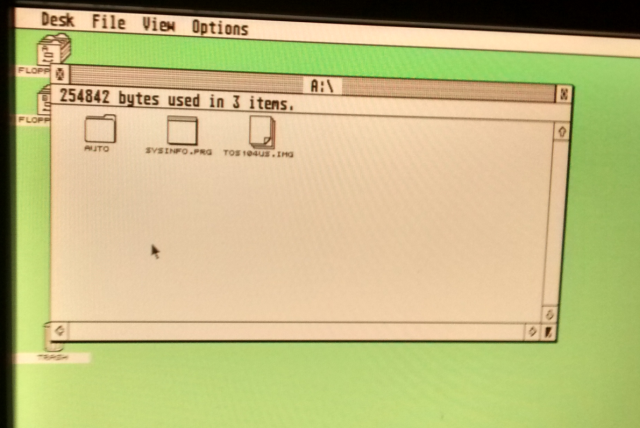

Die Fenster werden jedoch jedes Mal beschädigt, wenn ich sie bewege
Die Farben ändern sich bei jeder Bewegung.

[SolderGirl]

Das selbe Problem hab ich mit meinem VoFa auch.
Die Flachbandkabel die du benutzt sind zu lang.
Dadurch werden die Adressleitungen zu stark belastet und das führt zu Zugriffsfehlern im Arbeitsspeicher.
Du musst die Flachbandkabel zwischen VoFa und ISA-Slot deutlich kürzer machen, dann wird es besser.
