Atari TT Mainboard

[tuxie]

Hallo,

ich bitte euch (nur Bastler) mein TT Mainboard an, es ist ein Daughterboard TT. Leider macht es Probleme. Warscheinlich sind es die vielen Sockel der einzelnen Schaltkreise. Wenn man ih einschaltet passiert erst mal garnix. Nach einer weile und einigen malen Resetten startet er. Meist bedarf es dann noch einige Resets und er läut. Also so 1-2 minuten und er läuft. Das heißt wenn er Warm wird funktionuert er dann, und stürtzt auch nicht ab. Da ich aber absolut keine Lust habe die Sockel zu wechseln, bitte ich ihn euch hier an. Das Board wird mit 2 MB Ram-Karte geliefert.  Würde es auch eventuell gegen andere sachn Tauschen, einfach anbieten. Ich hatte als Preis an 45€ gedacht. Ich denke ist nicht zuviel wenn man die Preisentwicklung nun auch beim TT anschaut.



[guest2051]

Hai Tuxi,

dies ist eigentlich keine Antwort, sondern eine Frage an Dich: woran erkenne ich, wie alt mein TT wirklich ist bzw. woran erkenne ich dieses Daughterboard?

Gruß aus Haßmoor und einen guten Rutsch

Sven

[tuxie]

Hi,

also ein Daughterboard TT hat die CPU auf einer kleinen Platine die in den CPU Sockel auf dem Board gesteckt ist. Dies ist die erste Serie der TT´s, da sie mit 16MHz ausgelegt sin. Dieses Daughterboard Taktet die CPU mit 32MHz.
Die neueren Boards haben dann eine SMD CPU und alle Bauteile auch fest verlötet.
Es gibt auch noch einige Platinenrevisionen die sich aber nur von kleinigkeiten unterscheiden .

[guest2051]

Hai,
SMD-CPU : bedeutet das, das die CPU fest aufgelötet ist?

Sven

[tuxie]

Genau!!

[guest2051]

aber wo versteckt sie sich denn auf dem Mutterbrett?


[Shockwav3]

Da -> http://www.atari-computermuseum.de/pics/systeme/tt_atw_falcon/board_tt.gif

[Beetle]

Also Mein TT sieht innen gänzlich anders aus.

Mein 68030 sitzt dort, wo auf dem von Tuxie verlinkten Bild die TOS Eproms stecken. Die wiederum hab ich ganz vorn rechts auf dem Board... Bei Interesse kann ich morgen mal ein Bild hier reinstellen.

[tuxie]

Ist die CPU auf eine kleinen Platine bei dir?

Dann hast du ein Duaghterboard TT

HAbe auch so eins

[Beetle]

Nö, steckt im Sockel direkt auf der Hauptplatine.

[rian_ata]

Beetle, Bild hier reinstellen bitte!

[tuxie]

Beetle was hast du da für ein mainbaord, hatz man die da das Daughterboard geklaut, und du hast nur nen 16MHz TT?

Hier bilder von meinem Daughter Board TT
http://ingou.homeip.net/bilder/TT

[Lynxman]

Es sind auch ein paar TTs mit nur 16MHz ausgeliefert worden. Bei Schreiber-Computer in Stuttgart stand so einer.

[Beetle]

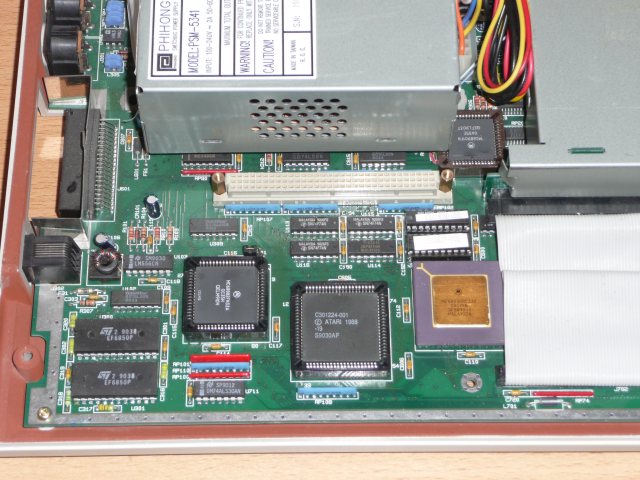

Uff, jetzt muss ich ihn wohl aufmachen. Aus dem Gedächtnis sieht meiner aus wie deiner, Tuxie. Nur das die 33 MHz 68030 direkt im Sockel steckt. Bilder folgen gleich.

[Beetle]

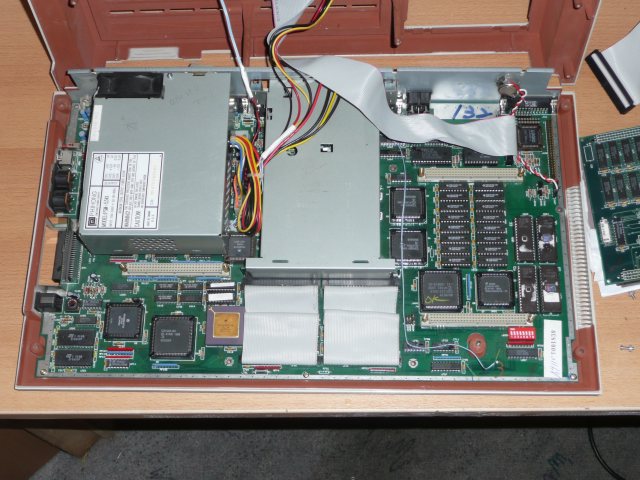

So, da wären wir.

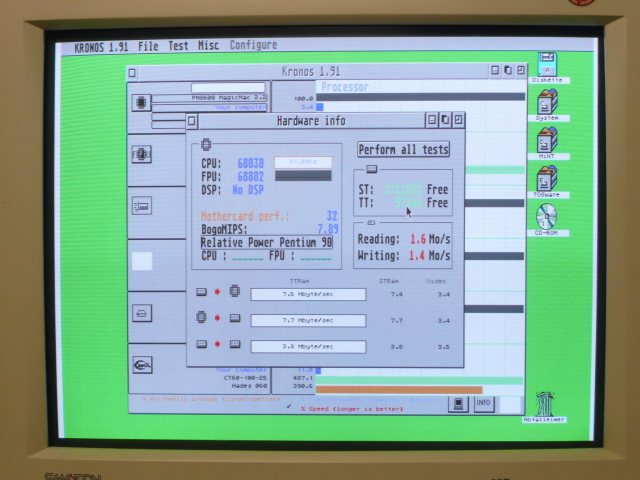

Ist im verkleinerten Bild nicht zu erkennen, Kronos zeigt 31.5 MHz im CPU 68030 Feld.

Man beachte auch die wahnsinnigen 57,3 k freies TT RAM

EDIT: Bilder mit Links zu Foto in Originalgrösse versehen

[Stosser]

Hallo,

könntest du deine Bilder bei "imageshack" uploaden und hier verlinken, da deine Bilder leider das Forum Layout zerstört.

Danke.

Gruß
STOSSER

[Beetle]

Ruhig Blut. Und so'n Mist wie Imageshack brauch ich nicht.

[Stosser]

Ruhig Blut. Und so'n Mist wie Imageshack brauch ich nicht.

Entschuldigung wollte dir nicht zu nahe treten, wollte nur höfflich darauf hin weisen das es auch andere möglichkeiten gibt bilder einzubinden.

Soll nicht wieder vor kommen, habe ja auch nicht gewusst das Imageshack mist ist.

Werde mich zurück halten mit solch unqualifizierte Posting, ich verspreche es.

Und nochmal Entschuldigung.

CU,

stosser

[Beetle]

Naja, so war es ja nicht gemeint, Da muss meine Smiley Taste geklemmt haben Siehst du, jetzt geht sie wieder.

Imageshack ist für mich nur komplizierter als meinen FTP Platz selbst
zu beackern.

[Beetle]

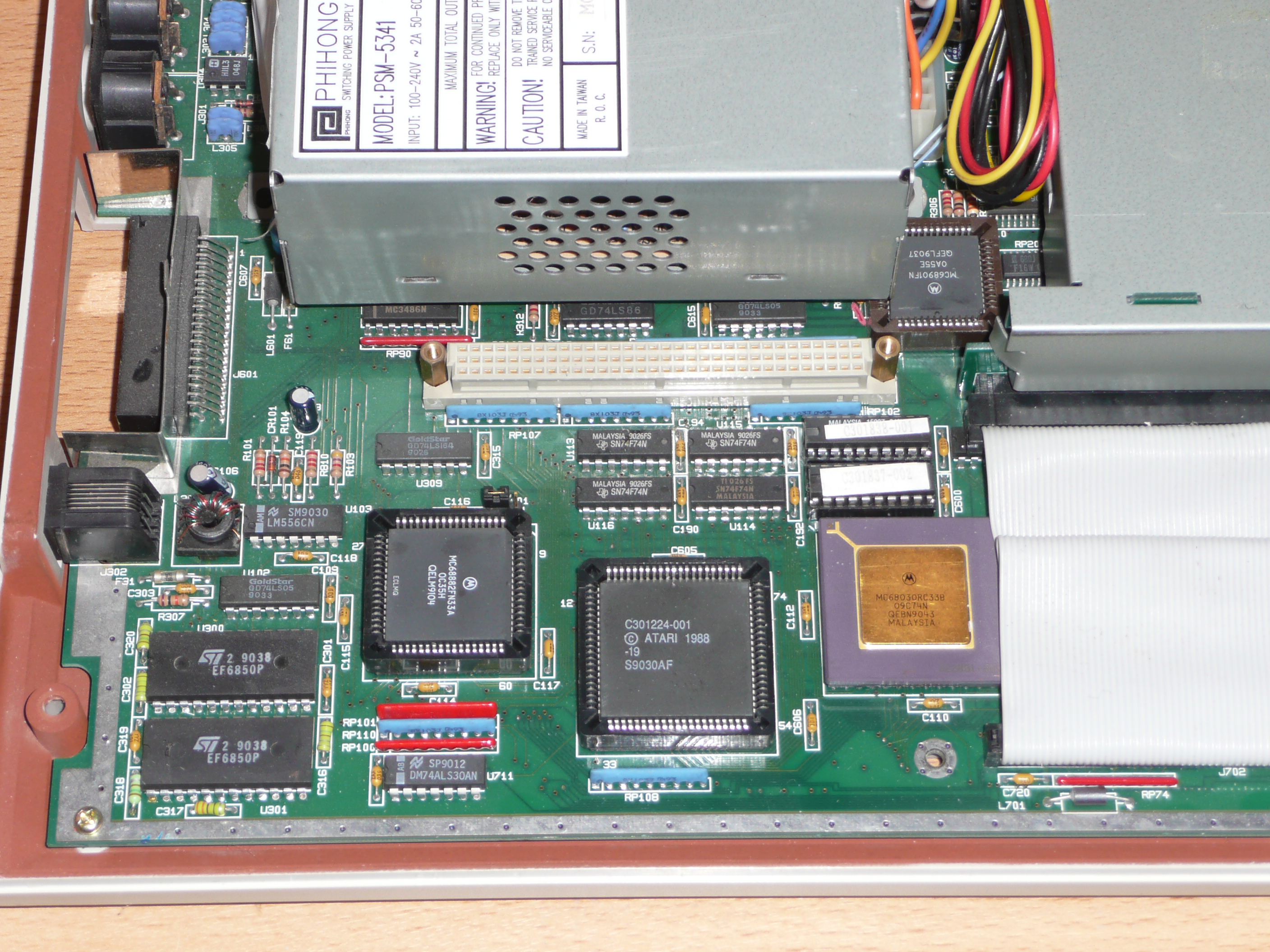

So, hier noch mal eins mit weniger Blech.

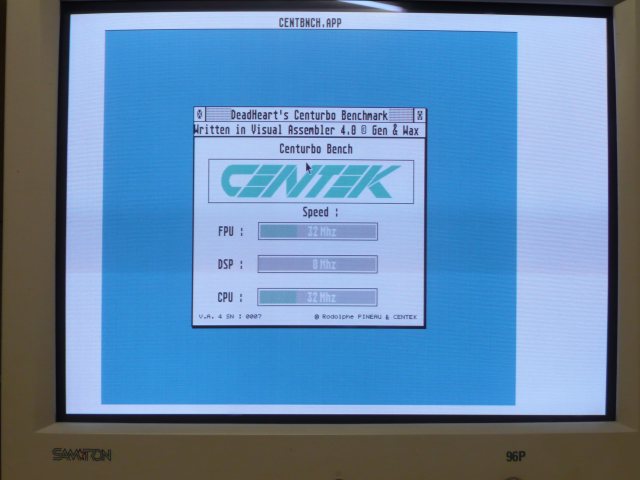

Und Tuxie: Er läuft wirklich mit 32 MHz:




Gruss,
Beetle

PS: Tuxie, ist deine Verkaufsofferte am Anfang des Threads nicht ein wenig OT?
