Atari PC1 Reset

[Gaga]

Der Atari PC1 verfügt leider über keinen hardwarseitigen Resetschalter/-taster.

Weiß jemand, wie man soetwas nachrüstet oder hat eine Idee?



[Lukas Frank]

Ist doch eine 8088 Maschine, oder?

Studiere mal die Schaltpläne aus dem Netz ...


https://github.com/skiselev/xi_8088/blob/main/KiCad/8088-SBC-Schematic-Color-2.0.pdf

[czietz]

Existiert denn ein Schaltplan des PC1?

[Gaga]

Ich habe bisher keinen Schaltplan finden können.

[czietz]

Gibt es dann Fotos des Mainboards, die gut genug sind, als dass man die Bezeichnung jedes ICs lesen könnte? Ich tippe darauf, dass Atari zumindest eine Schaltung für einen Power-On-Reset spendiert hat; vielleicht kann man ja diese Schaltung "hijacken".

[Gaga]

Ja die Fotos werde ich machen mit meiner Spiegelreflex, morgen bei Tageslicht.

[dbsys]

Auf diese Fotos bin ich sehr gespannt!

[Gaga]

Hier 5 Fotos vom Mainboard, einmal in der Totalen und dann von den 4 Quadranten.

Ich hoffe, das ist so ausreichend. Andernfalls gehe ich gern nochmal ran.

So ein Atari PC1 ist in unterhalb von 1min auseinandergebaut.

Edit: nachdem ich nun seit 30 min vergeblich versucht habe, die Bilder hier hochzuladen, bin ich maximal genervt und lasse es jetzt und auch zukünftig hier sein.

Die Bilder sind daher hier zu finden:

https://www.newtosworld.de/viewtopic.php?t=7635

[czietz]

Hier 5 Fotos vom Mainboard, einmal in der Totalen und dann von den 4 Quadranten.

Die Fotos fehlen?

[czietz]

Okay. Sehr gute Fotos!

Was man erkennen kann: Atari hat nicht das IBM-XT-Design kopiert, denn dort kümmert sich ein spezieller Intel-Chip (i8284) um den Reset. Ich habe auch keinen anderen spezialisieren Spannungsüberwachungs- oder Resetgenerator-Chip auf den Fotos entdeckt.

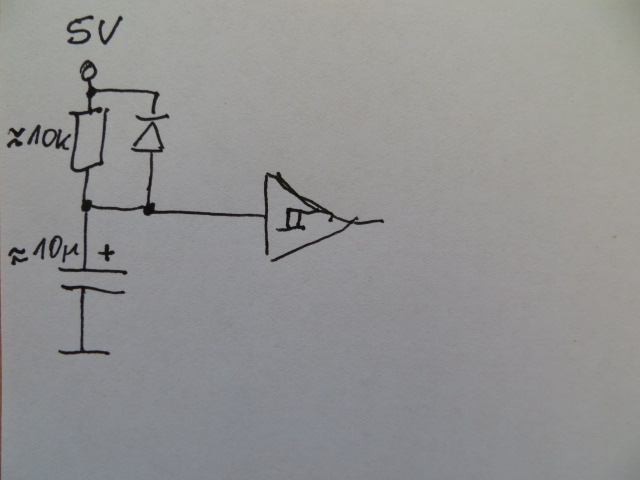

Aber wir können versuchen, zu reverse-engineeren. Eine typische Power-On-Reset-Schaltung sieht so aus und nutzt ein RC-Glied als Verzögerung:


Dieser Teil des Mainboards könnte(!) es sein, denn ich sehe Widerstand, Diode, Elko und ein Gatter mit Schmitt-Trigger-Eingängen in unmittelbarer Nähe zueinander.


Wenn Du experimentieren möchtest, kannst Du also im Betrieb das positive Ende des markierten Elkos auf Masse ziehen und beobachten, ob der Rechner einen sauberen Reset macht. VORSICHT: Da ich nur spekuliere, was die Schaltung macht (u.a. kann ich die Leiterbahnen auf der Rückseite ja nicht sehen), schließt Du den Elko besser nicht hart gegen Masse kurz sondern z.B. über ca. 300 - 500 Ohm.

[Gaga]

Ich kann es kurz machen: es funktioniert!

Mein Atari PC1 hat nun einen nach hinten außen geführten Resettaster. Komfortlevel 100.

Vielen Dank!

Nebenher habe ich die interne IDE Karte inzwischen so belegt, dass intern eine CF Karte als D: werkelt und das Laufwerk C: über einen IDE zu SD Adapter läuft. Den SD Slot habe ich verlängert und will ihn nach außen legen, konkret ins Batteriefach (der Atari PC1 hat genau wie der MegaST hinten links ein Batteriefach). Auf diese Weise kann ich Daten nicht nur mittels Diskette transferieren, sondern auch mittels der SD-Karte. Es sind nur noch mechanische Arbeiten erforderlich. Es läuft bereits alles.

[czietz]

Ich kann es kurz machen: es funktioniert!
Mein Atari PC1 hat nun einen nach hinten außen geführten Resettaster. Komfortlevel 100.
Vielen Dank!

Gerne. Es freut mich immer, wenn ich die Funktion von Schaltungsteilen korrekt identifizieren kann.  Ich habe diesen "Mod" mal auf meiner Webseite dokumentiert: https://www.chzsoft.de/site/hardware/diverse-kleinigkeiten-fur-den-atari-st/#atari-pc1-reset-taster-nachrusten (... auch wenn der Seitentitel "Atari ST" beinhaltet.)

[dbsys]

Wow, was für eine tolle Zusammenarbeit, die zu einer nützlichen Lösung führt.

Ich gratuliere!
