Wer von euch hat einen 3D-Drucker? Welche 3D-Software verwendet ihr.

[Arthur]

Durch diesen Thread kam mir der Gedanke mal zu sehen bei wem schon so eine kleine Fabrik steht. Die Idee dabei ist, mal einen groben Überblick zu bekommen wen man evtl. mal fragen könnte, um wie im Link oben z.B., mal ein kleines Gehäuse oder anderes Kleinteil für unsere Ataris ausdrucken zu lassen. Auch wäre es sehr Interessant zu wissen welche 3D-Drucker ihr habt und welche 3D-Software zum Erstellen der 3D-Objekte verwendet wurden und sich dabei bewährt haben. Und last but not least... wer hat schon einmal Teile für seinen Atari selbst ausgedruckt?

[Börr]

Fusion360

[1ST1]

Börr, hast du Lust, einen Vortrag über 3D Druck auf der Retrolution zu halten? Da besteht großes Interesse an dem Thema! Siehe http://forum.homecon.org/index.php/Thread/3176-RETROLUTION-2018-Laberecke/ unterer Bereich.

[Börr]

Lust schon, aber bestimmt keine Zeit
Und wirklicher Experte bin ich da auch nicht mehr.

[1ST1]

Schade!

[neogain]

Ich benutze je nachdem was anfällt, Blender für Modellierung oder fusion360 für passgenaue Sachen, die auf Millimeter passen sollen. Ansonsten für den Atari habe ich Mal ein cartrigde Gehäuse gemacht nach Blaupausen von dbsys, damit er sein Steinberg dongle da reinpacken kann. Ist aber auch nur Kleinkram.

Was ich noch machen werde ist für den pi ein Gehäuse im design der Falcon microbox.

[Gaga]

Beschreib doch bitte einmal, WIE Du das machst.

[aligator123456]

Ich hab auch einen Drucker: Anet A8 Modifiziert u.A. mit Bowden, E3D-Clone, BL-Touch, etc...

Zum Slicen verwende ich meist Slic3r Prusa-Edition. Ab und zu auch Cura.

Designed hab ich noch nicht so viel. Aber das was ich gemacht hab hauptsächlich mit Blender, OpenSCAD und Fusion360.
https://www.thingiverse.com/aligator123/designs

OpenSCAD ist in so fern interessant, weil es wie eine Programmiersprache ist und ich mich dadurch wie zu Hause fühle, da ich Pogrammierer bin.

Aktuell habe ich auch vor einen Hypercube Evolution zu bauen mit einem 300x300 Heatbed.
https://www.thingiverse.com/thing:2254103

Fürn Atari hab ich noch nichts gedrukt, is aber sicher möglich

ABS ist aber mit dem Anet eher schwierig. Auf dem Hypercube wird das hoffentlich besser gehen, wenn ich den rundherum zu mache, dass die Wärme drin bleibt.

[neogain]

ABS geht auch mit dem ANET A8. Hab's Mal probiert. Aber erst nachdem ich den mosfet fürs heatbed und ein PC Netzteil verbaut habe. Drucker ist in einem Servergehäuse verstaut, Kabel vom heatbed angelötet mit 2,5m². Dauert zwar gut 15min. Bis das Bett aufgeheizt ist, aber funzt. Nur stinken tut es halt wie Sau.

[aligator123456]

Ja, klar in nem Gehäuse würde es gehen, hab ich aber nicht.

[Johannes]

Hallo zusammen,

mittlerweile habe ich auch einen 3D Drucker in der Firma Wir haben uns einen Prusa i3 MK3 geholt. Ich arbeite mich zur Zeit in Blender ein fürs Design und benutze den Slic3r in der Prusa Edition fürs Slicen. Klappt schon alles ziemlich gut.

Mein erstes selbst erstelltes Teil war jetzt ein Gehäuse für den Tenox ECL/VGA Adapter für den TT. NIchts besonderes, aber zum üben genau das richtige.

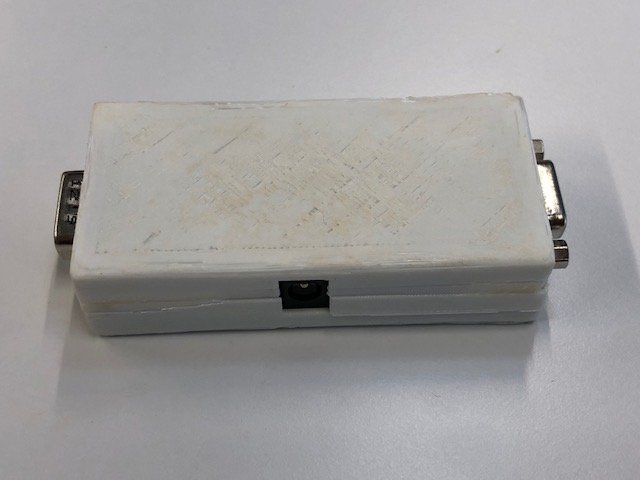

Dazu war das originale Gehäuse echt schrammelig...

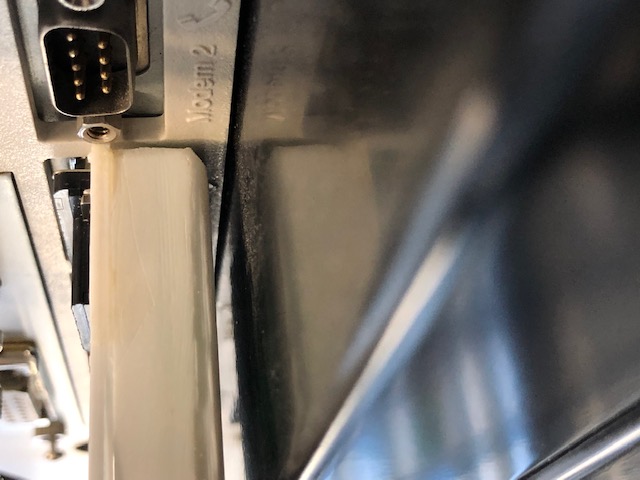

und dazu auch noch nicht wirklich eben mit dem Untergrund beim Anstöpseln. Mechanische Kräfte auf den VGA-Port des TT :-O

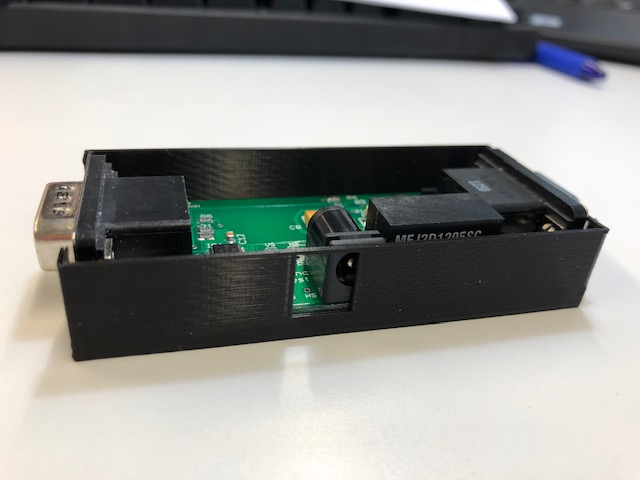

Also habe ich den ersten Prototypen gebaut...

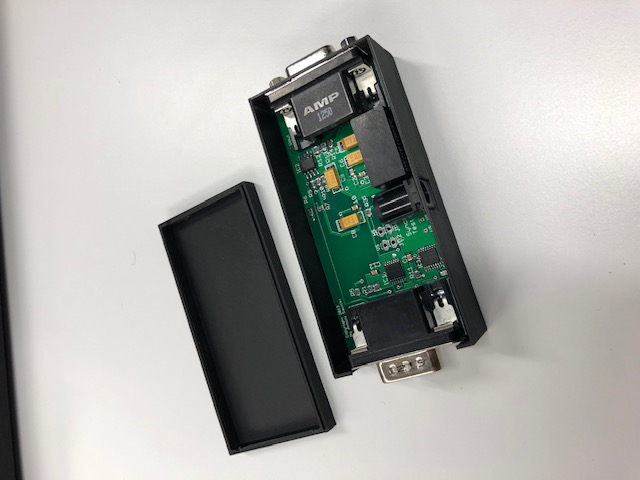

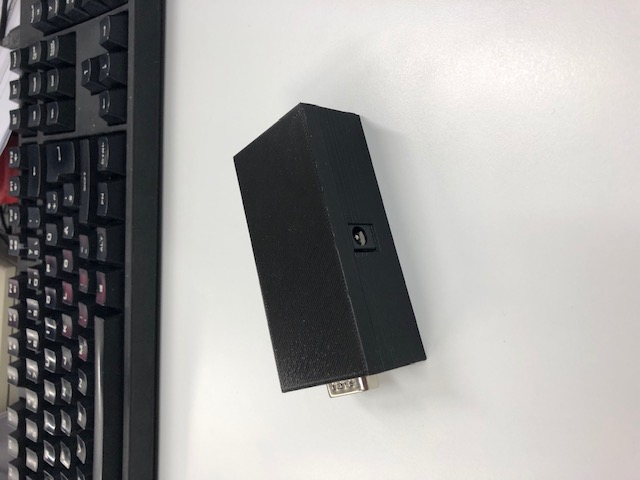

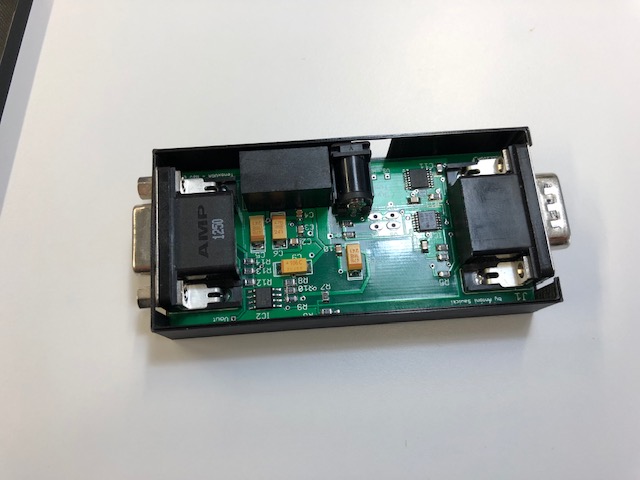

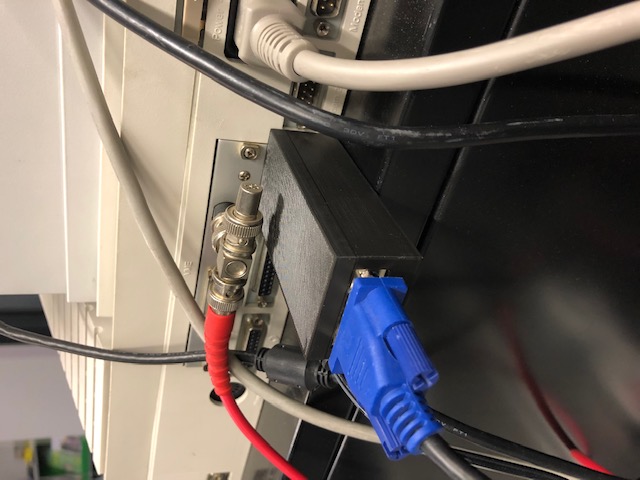

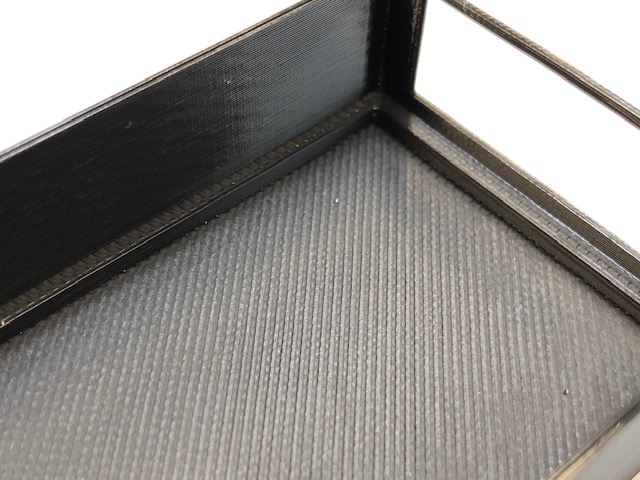

Von den Dimensionen perfekt, aber leider das Loch für den Stromanschluss an der falschen Stelle und die Ausschnitte für die VGA-Buchsen etwas zu niedrig. Also nochmal ran und gleich den Kasten höher gemacht, um den o.g. Höhenunterschied auszugleichen und den Deckel mit einer innenlaufenden Kante versehen, die erfreulich snappy auf das Unterteil passt - ohne Kleber ;-)







VG
Johannes

[Arthur]

@Johannes, ja, ein schönes Übungsprojekt hast du da kreiert und um etliche Klassen besser als das Weiße. Wie lange hat denn der Druck gedauert und das Konstruieren?

[Johannes]

Das Konstruieren hat ca. 3-4h gedauert (wobei es jetzt schneller gehen würde! ) und der reine Druck hat 1h30m gedauert.

Gruß
Johannes

[MJaap]

Ich habe keinen 3D-Drucker und auch keinen TT, aber wäre an einem Artikel interessiert: Tenox-Test + Erfahrung mit dem 3D-Drucker

[neogain]

3D Drucker sind schon was feines. Möchte meinen nicht mehr missen Hast du dein Gehäuse mit Blender gemacht?

[dbsys]

Hallo zusammen,

mittlerweile habe ich auch einen 3D Drucker in der Firma Wir haben uns einen Prusa i3 MK3 geholt. Ich arbeite mich zur Zeit in Blender ein fürs Design und benutze den Slic3r in der Prusa Edition fürs Slicen. Klappt schon alles ziemlich gut.

Mein erstes selbst erstelltes Teil war jetzt ein Gehäuse für den Tenox ECL/VGA Adapter für den TT. NIchts besonderes, aber zum üben genau das richtige.

Dazu war das originale Gehäuse echt schrammelig...






und dazu auch noch nicht wirklich eben mit dem Untergrund beim Anstöpseln. Mechanische Kräfte auf den VGA-Port des TT :-O


Also habe ich den ersten Prototypen gebaut...






Von den Dimensionen perfekt, aber leider das Loch für den Stromanschluss an der falschen Stelle und die Ausschnitte für die VGA-Buchsen etwas zu niedrig. Also nochmal ran und gleich den Kasten höher gemacht, um den o.g. Höhenunterschied auszugleichen und den Deckel mit einer innenlaufenden Kante versehen, die erfreulich snappy auf das Unterteil passt - ohne Kleber ;-)







VG
Johannes

Hallo Johannes, Dein Tenox/VGA-Gehäuse sieht richtig gut aus. Gratuliere! Da bekommt man Lust auf 3D-Druck. Naja, man kann nicht alles haben...

[vad4r]

Ich arbeite mit Inventor, da dies auch beruflich mein tägliches Arbeitswerkzeug ist.
Einen eigenen 3D Drucker habe und will ich auch nicht haben, kann aber in der Firma im SLM Verfahren drucken...

[Johannes]

So heute Nacht habe ich dem Drucker mal ein kleines Biest zu drucken gegebn. Mal sehen, wie da die Passgenauigkeit wird :-O

[mfro]

Hast Du den Drucker nach den Maßen der Brotdose ausgesucht?

Scheint ja gerade so drauf zu passen...

[tuxie]

Haben auch einen 3D Drucker 40x40x40cm größe.. Hab auch schon einiges dafür gedruckt. Hab nur keine Zeit um Designs zu machen
