Atari SM124 High Res Mono-CRT Restauration

[Darius]

Grüß euch,

ich war eine zu lange Zeit hier abstinent! Zeit, dass das geändert wird! Da mein Atari SM124 Monitor schon eine längere Zeit der Elkopest erlegen ist und der Monitor vor ein paar Tagen sich nicht einmal einschalten ließ und es dann "Plopp" gemacht hatte wurde es höchste Zeit den Monitor zu revidieren!

Die Elkos waren damals schon in einem nicht guten Zustand aber hier hat es u.a. den Primärelko mehr wie erwischt!

Tear Down it (TM) !

Frischer neuer japanischer Marken-Primärelko und ein neuer Bipolarer:


Ist der nicht süß, der Kleine?:


Hey! Der Netzteil-Controller braucht auch mal neue Kühlung!:


Und neu verlötet, wie alles andere auch ist doch noch besser, oder?:


Das hat doch was, oder?:

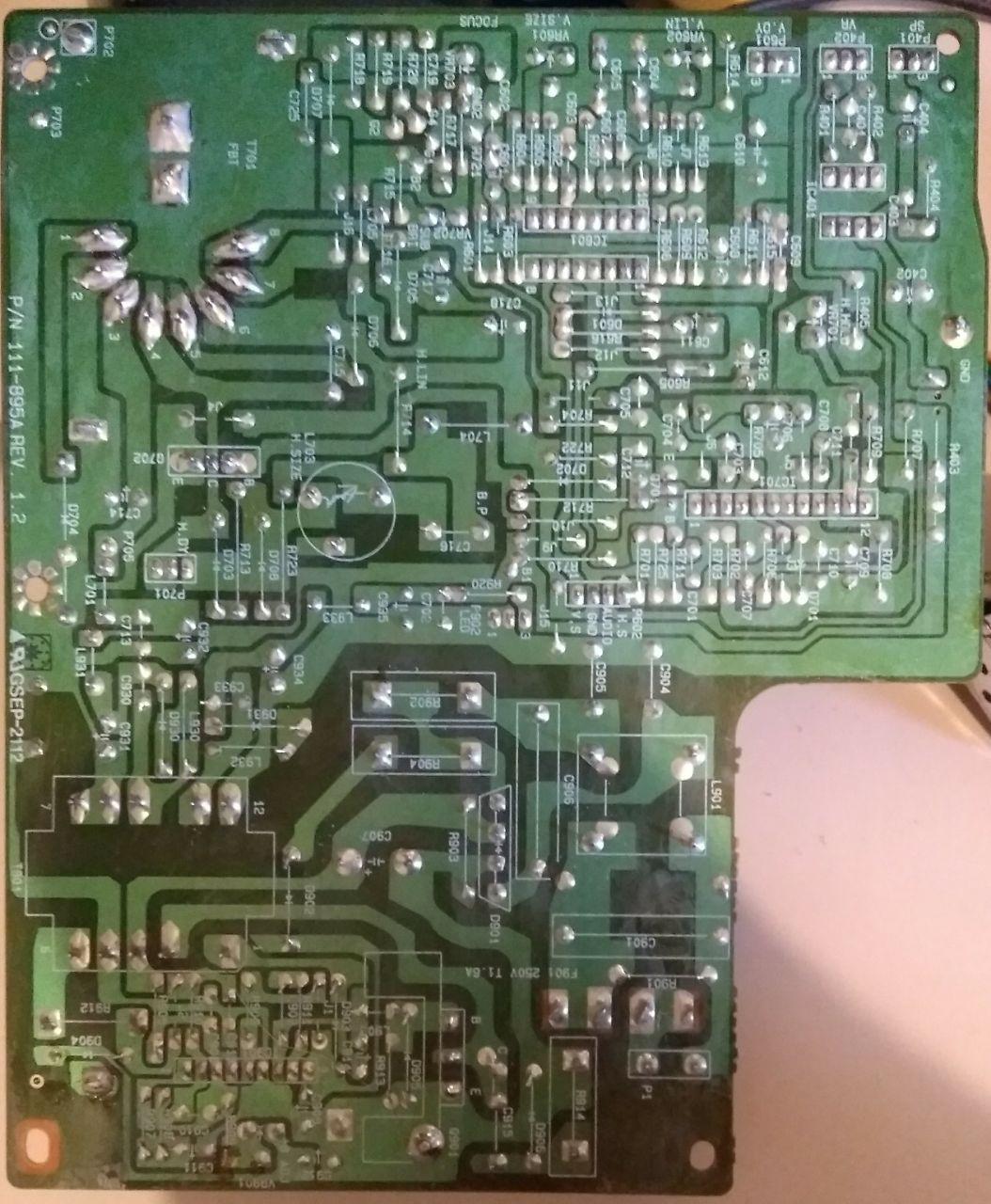

Wow, wie eine neu gewaschene Platine doch aussieht, oder? Dort war ja noch das ungewaschene, uralte Flussmittel drauf. Das hat gestunken, ich sags euch!:


Und wie es sich gehört, Zeilentrafo, HOT, Vertikale usw neu verlötet und natürlich denen eine neue Kühlung verpasst.

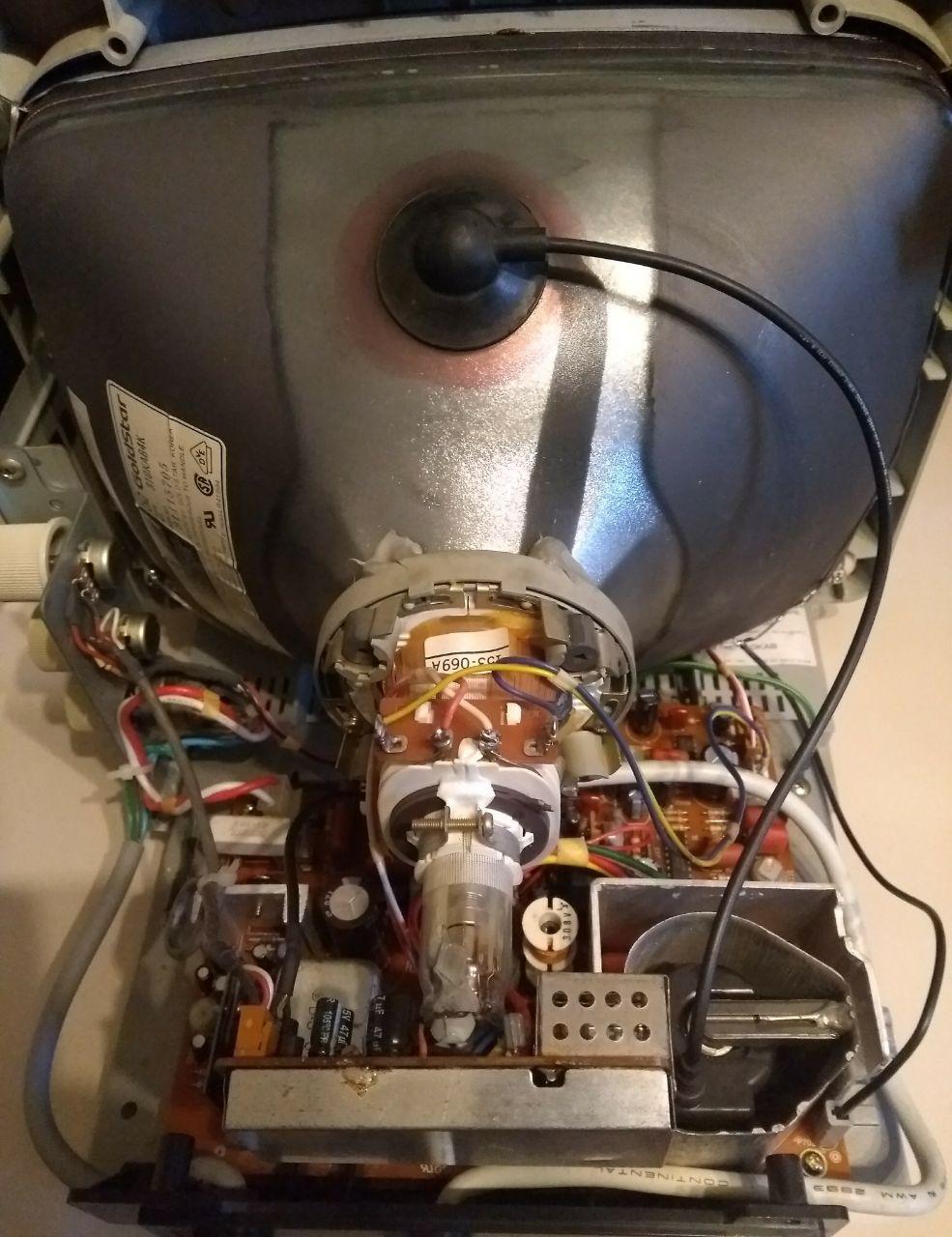

Dann den ganzen Wahnsinn wieder zusammenbauen!:


Und natürlich wurde auch die Röhrenplatine komplett mit neuen japanischen Elkos versorgt! Und trocken waren diese, Trocken, ...

Und weiter geht es im nächsten Teil!

[Darius]

Edit:

Links korrigiert. Sorry. Sollte nun klappen

Wollt ihr wissen, wie fertig der alte Primärelko war? Dann schaut mal her:


Und hier der Größenvergleich! Alt vs Neu!:


Schön gekühlter Netzteil-Leistungstransistor:


Und auch der HOT braucht eine neue Kühlung!:


Hier mal eine Kostprobe eines fischigen, alten Elkos und das Neuteil:


Und weiter geht es im nächsten Teil!

[Darius]

Und nun der berühmte Smoke-Test (TM)!:

Erst mal den Monitor in Justierstellung bringen  :


Smoke-Test (TM):


Läuft! Aber das Bild musste neu eingestellt werden, inklusive Fokus!

Und es wird immer besser:


Was für ein flimmerfreies, gestochen scharfes Bild!:


Bilder sagen mehr wie 1000 Worte!:


Somit war die Operation erfolgreich! Auch wurde durch diese Maßnahme der Monitor, BJ1989 wieder auf "Neuzustand" gebracht. Und einen halb toten, nicht einschaltbaren Monitor, ... das geht mal gar nicht!

Aber hey, ich bin weder ein Fernsehfritze (TM) oder ein sonstiges hohes Tier. Alles Hobby  Und für das verdammt viel!

Doch bitte nicht so easy nachmachen! In einer Röhre können 12.000 Volt, hier in dem Monitor und bis zu 27.000 Volt bei einem Farbmonitor herrschen! Und auch, wenn der Netzstecker gezogen ist, ist die Röhre auch weiterhin geladen genauso wie die Hochvolt Elkos!!!

[czietz]

Glückwunsch zur erfolgreichen Reparatur und danke für die vielen Bilder.

Allerdings fehlen im zweiten Posting die Fotos; wohl weil die Links nur zugänglich sind, wenn man im dos-reloaded-Forum registriert ist.

[Arthur]

Wollt ihr wissen, wie fertig der alte Primärelko war? Dann schaut mal her:


Und hier der Größenvergleich! Alt vs Neu!:


Schön gekühlter Netzteil-Leistungstransistor:


Und auch der HOT braucht eine neue Kühlung!:


Hier mal eine Kostprobe eines fischigen, alten Elkos und das Neuteil:


Und weiter geht es im nächsten Teil!

Ich sehe hier nichts da ich keinen dos-relodet Account habe. Binde die Bilder doch bitte über die entsprechende Forumfunktion ein.

[Darius]

Sorry, ... sorry, ...

Nun hab ich das geändert  Übrigens ist das DOS-Reloaded.de ja ein Forum wo es um DOS-Rechner geht Sollte keine Schleichwerbung sein. Oder doch?

Links laufen nun.

[Arthur]

Schöner Threat, wirklich interessant.

[Darius]

Ja, finde ich auch.

Vor allem würden normale Leute den Monitor entsorgen. Gott sei Dank bin ich nicht normal

Gestochen scharfes Bild! Und extra Long Life Bauteile!

[Atariosimus]

Wie hast Du denn die Bildröhre entladen?
Da ist ja normalerweise immer noch Hochspannug drauf selbst wenn man den Stecker zieht.

Ich hab dazu diesen Link gefunden
http://saba-forum.dl2jas.com/index.php/Thread/3989-Bildröhre-richtig-entladen/


An der Bildschirmplatine ist bei mir ein Kondensator drauf mit 100V da muss man auch aufpassen.

Ich bewundere Deinen Mut.

Das mit den Kühlkörpern verstehe ich nicht ganz. Die sind doch dabei. Hast Du da etwa neue gekauft?

[Darius]

Hey @Atariosimus

erst mal ein fettes Sorry für die 1 Jahres-Verspätung.

Hatte leider viel um die Ohren aber hab vor ein paar Tagen meine Atari(s) wieder eingeschaltet...

Die Bildröhre entlade ich mit einem Packen Widerständen und zwei Krokoklemmen und einem Schraubenzieher, diese gegen Anode und CRT-Masse hängen und gut ist, etwas dran lassen.

So ist es. Ein 100 V Elko kann immer noch Stunden geladen sein, eher selten dass dieser einen Entladewiderstand hat. Hier nutze ich mein Multimeter in höchster Volteinstellung und entlade den Elko mit dem Multimeter.

Im Prinzip nichts anderes als per Widerstand entladen.

[ari.tao]

Hallo @Darius ,
finde ich ganz doll, wie Du den SM124 wieder flott gemacht hast!

Ich hänge mal dies hier öffentlich an (falls es womöglich noch andere interessiert):
Ich habe hier min. fünf mehr oder weniger defekte bzw. altersschwache SM124 stehen - und habe weder die Zeit noch die Energie, mich drum zu kümmern - vermutlich werde ich mich deshalb im Laufe des Frühlings gezwungen sehen, sie auf dem Sperrmüll zu entsorgen - falls sich niemand findet, der sich ihrer erbarmt...
Wie wär´s, hast Du Lust, sie zu übernehmen? (-> PM an mich).

[Darius]

@ari.tao

Vielen Dank für dein öffentliches Statement.
Habe ja leider auch Platzmangel, ... (wer nicht) und schon zwei SM124.

Somit werden sich sicherlich andere darüber freuen, da bin ich mir sicher.
Es ist es wert die tollen Schirme zu "erneuern".

Gruß

[1ST1]

Oder du restaurierst sie und bietest sie dann wieder im Forum an? Das könnte sich zu einem Mega-Business entwickeln...

[tuxie]

Ich ziehe einen SM124 einem TFT vor, gerade wenn man an der Hardware bastelt macht das Sinn, ein Display schaltet sich immer ab wenn kein Signal vorhanden ist. Und auch bis es nach Signal anliegen einschaltet dauert oft länger und manchmal kann man Meldungen auf die man wartet einfach nicht sehen. Aus diesem Grund bleibe ich meinen SM124 treu

[ari.tao]

^^-- Die zwei, die ich in Abständen immer mal wieder in Betrieb habe, die sind immer noch ok.

Oder du restaurierst sie und bietest sie dann wieder im Forum an? Das könnte sich zu einem Mega-Business entwickeln...

Das war meine Hoffnung, Aber ich gebe die Dinger auch einzeln ab.

[Arthur]

Ich würde ja auch gern ein oder zwei sm124 mit neuen Elkos versorgen und bei Gelegenheit versuchen das Guckloch zu vergrößern... aber Röhren zu zerlegen mag ich nicht so richtig.

[ari.tao]

^^-- Schick mir mal Deine Adresse per PM.

[Darius]

Oder du restaurierst sie und bietest sie dann wieder im Forum an? Das könnte sich zu einem Mega-Business entwickeln...

Hehe das stimmt. Röhren müssen einfach erhalten bleiben und immerhin haben die Schirme 72 Hz! Also sehr gut vergleichbar mit der Flimmerfreiheit eines DOS VGA Bildschirmes quasi.

Wie immer ist halt das Problem, wenn man was für wem macht und bei demjenigen fackelt die Bude ab hast halt schlechte Karten.

Aber mit Sorgfalt geht halt alles

Ich ziehe einen SM124 einem TFT vor, gerade wenn man an der Hardware bastelt macht das Sinn, ein Display schaltet sich immer ab wenn kein Signal vorhanden ist. Und auch bis es nach Signal anliegen einschaltet dauert oft länger und manchmal kann man Meldungen auf die man wartet einfach nicht sehen. Aus diesem Grund bleibe ich meinen SM124 treu

Das stimmt ja. Hab eh einen CRT-Röhrenfetisch, ...

[Schorsch63]

Das ist ein ganz toller Thread hier...
Ich habe nun auch mal (endlich) vor, meine(n) "geliebte(n)" SM 146 zu restaurieren. Der Monitor ist altersschwach und braucht ewig bis das Bild gut sichtbar ist, besonders, wenn er davor längere Zeit nicht genutzt wurde... Ich bin gelernter Elektriker, habe Respekt vor Hochspannung und einen Schaltplan hab ich auch... Doch kurz die Fragen vorab, bevor ich das Gehäuse aufschraube: 1.) Grundsätzlich alle Elkos tauschen? 2.) Wenn der SM146 im Prinzip dem SM124 entspricht: Gibt es vielleicht noch eine Art Stückliste, welche Du getauscht hast? Hab mal die Schaltpläne angehängt...
Vielen Dank im Voraus...
Jürgen

[Arthur]

@Darius, was meintest du mit: Und auch der HOT braucht eine neue Kühlung! Das Wärmeleitpad?
