Autor Thema: TeeTee 030  (Gelesen 82161 mal)

0 Mitglieder und 1 Gast betrachten dieses Thema.

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #20 am: Fr 01.11.2013, 15:31:13 »
Schau doch mal nach was für eine ST Ram Karte du hast ...

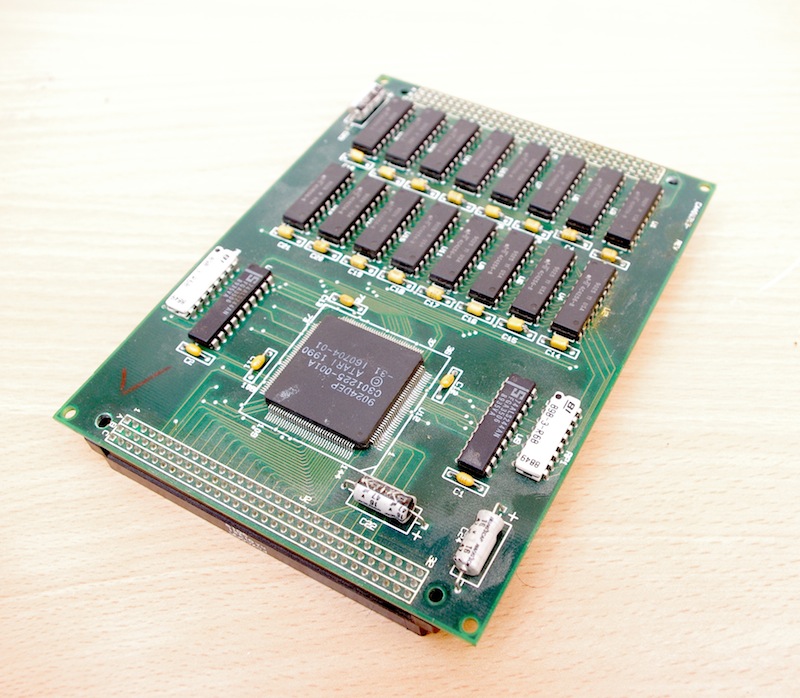

DIL Version der 2MB ST Ram Karte …



SMD Version der 2/8MB ST Ram Karte …


Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #21 am: Fr 01.11.2013, 16:36:52 »
@Frank:

Die untere Platine ist es.

Wird damit die Speichererweiterung einfacher?
260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #22 am: Fr 01.11.2013, 16:44:57 »
Ja das ist recht einfach …

16 Stück 1MBx4 Bausteine von Lynxman oder von einem 8MB FPM PS/2 Simm.

Mit ein wenig heißer Luft die alten 16 Bausteine von der Platine geholt und dann einfach die neuen mit einem guten feinen Lötkolben auflöten, die beiden Jumper richtig setzen, fertig ...
« Letzte Änderung: Fr 01.11.2013, 16:47:35 von Lukas Frank »

Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #23 am: Fr 01.11.2013, 17:09:31 »
Ja das ist recht einfach ..........fertig ...

dachte ich mir! ;)  Bei meiner Sehschärfe eine Kleinigkeit. :D
260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #24 am: So 03.11.2013, 12:02:00 »
Was hast du denn für eine Fastram Karte im Atari TT ?


So eine ...



... oder die Version mit den fest verlöteten Sipp Modulen ?

Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #25 am: So 03.11.2013, 16:17:43 »
Moin,

Was hast du denn für eine Fastram Karte im Atari TT ?
So eine ...... ?

Ja - so eine!



Da sitzen allerdings die Jumper anders als bei Deiner Abbildung.

4x 4MB wären jetzt schon mal ein Sprung. Kann man mit dieser Karte mehr als 16MB RAM (sofern man noch größere Riegel als 4MB findet) oder bedarf es da da einer anderen Karte?

Gruß
LOM



260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline 1ST1

  • Benutzer
  • Beiträge: 8.661
  • Gesperrter User
Re: TeeTee 030
« Antwort #26 am: So 03.11.2013, 16:21:11 »
Die Karte kann nur maximal 16 MB. Die Mighty-Mic kann mit 8x 4MB SIMMs bestückt werden.
Ausgeloggter Mitleser, der hier NIE mehr aktiv wird. Am besten, meine Inhalte komplett löschen. Dabei berufe ich mich auf mein Urheberrecht, die DSGVO und auf die Rechte, die mir unter Impressunm&Datenschutz zugestanden werden. Tschö!

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #27 am: So 03.11.2013, 16:24:14 »
Wenn du so eine Karte wie auf dem Bildern hast ist es eine 4/16MB Fastram Karte. Man braucht einfach nur möglichst schnelle 4 Stk. 4MB Simm Module -60ns und schon hast du eine 16MB Karte. Zusammen mit den 10MB ST Ram bist du dann bei 26MB und das ist schon einmal ganz gut ...

Die Jumperbelegung findest du im Netz oder in der Chips&Chips ...

http://phoenix.inf.upol.cz/~opichals/libhyp/hypview.cgi?url=atmarita.de/startseite/images/chips/CHIPS_X.HYP&index=85

Vielleicht legt jemand aus England im nächsten Jahr die Magnum TT Karten (50 Stück) nochmal auf ... !?!
« Letzte Änderung: So 03.11.2013, 16:26:19 von Lukas Frank »

Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #28 am: Sa 16.11.2013, 21:37:19 »
Kann mir mal Jemand sagen, ob das hier 4MB-Streifen sind? Es sollen lt. Anbieter 4MB-Simms 60nS sein, aber wenn ich sie auf das TT-Board stecke, ergeben sich wie zuvor auch nur 4MB gesamt (als wären es 4x 1MB). Oder muss ich zuvor irgemndwo was umkonfigurieren?
260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #29 am: Sa 16.11.2013, 21:53:44 »

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #30 am: Sa 16.11.2013, 21:55:51 »
... ansonsten schau mal auf einen der Rambausteine auf dem Simm und google mal nach dem Datenblatt, dann weiss man ob es ein 4MB Simm ist. Da müssten 8 oder 9 Stück 4MBx1 Bausteine drauf sein ...

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #31 am: Sa 16.11.2013, 21:57:51 »
KM41C4000BJ-6

Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #32 am: Sa 16.11.2013, 22:01:59 »
Verdammt - stimmt ja. Hatte ich letzte Woche noch gesehen! W101,102 u. 106 auf 2-3: jetzt passt es! :)

Danke Dir!
260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline Arthur

  • Benutzer
  • Beiträge: 10.309
  • Mein Atari erinnert mich an die gute alte Zeit..
Re: TeeTee 030
« Antwort #33 am: Sa 16.11.2013, 23:18:33 »
Mehr Speicher braucht man eigentlich nicht... höchstens um anzugeben... >:D

Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #34 am: Sa 16.11.2013, 23:27:11 »
.... höchstens um anzugeben... >:D

Hat auch schon mal was! :D

Jetzt kommt noch die Aufstockung auf 8MB ST-RAM und dann schauen wir erst mal weiter.
260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline atari-inside

  • Benutzer
  • Beiträge: 473
Re: TeeTee 030
« Antwort #35 am: Sa 16.11.2013, 23:38:40 »
Ad MegaVision...
Ich hatte zunächst unter TOS die MegaVsion 300 Version 2.26 installiert und alle Einstellungen (Monitorauslösungen) vorgenommen. Dann die NVDI_4 Version installiert und alle Monitoreinstellungen konvertiert (da gibts irgend eine Datei/Skript in dem Paket was das macht). Danach habe ich NVDI 5 installiert - geht auch damit.

Die Monitoreinstellungen sollten auch unter NVDI 4/5 gehen - jedoch hast du keine Übersichtsliste deiner Einstellungen und die Dateien sind sehr kryptisch ;-)

Also viel Spaß mit deinem High End Classic TT ;-)
« Letzte Änderung: So 17.11.2013, 12:25:24 von atari-inside »
Atari Falcon 030, SATA CF Card, Nova Falcon Grafikkarte, NetusBee, Soundpool SPDIF, Analog 8
Atari TT 030, CC-MegTT 64 MB Fast-Ram, MegaVision 300, NetusBee, UltraSatan
Atari TT 030, MightyMic 32 MB Fast-Ram, SuperNova 2 MB, NetusBee

Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #36 am: So 17.11.2013, 15:01:26 »
Wie muss man diesen "Bomben"-Bericht deuten (ab und an 4 Bomben beim Hochfahren)? Wo mag die Ursache liegen?

Gerade habe ich nochmal eingeschaltet und da kamen die 4 Bomben sofort und nach einem Drücken der Restettaste kam kein weißes Anfangsbild mehr, sondern ganz kurz ein dunkel-violetter Hintergrund ... und dann schwarz. Erst ein komplettes AUS/EIN brachte wieder den weißen Anfangsschirm  ... und die 4 Bomben. Das ist aber ganz anders als heute Morgen.
« Letzte Änderung: So 17.11.2013, 15:07:57 von LuckyOldMan »
260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #37 am: So 17.11.2013, 15:14:37 »
Mache mal alle Autoordner Programme aus, den Autoordner z.B. in AUTOS umbenennen und alle ACC´s in ACX umbenennen und dann schau noch mal ob die Bomben noch vorkommen ...

Offline LuckyOldMan

  • Benutzer
  • Beiträge: 557
  • Gedönsrat
Re: TeeTee 030
« Antwort #38 am: So 17.11.2013, 15:19:41 »
Den Mist produzierte er auch ohne angekoppelte FP.

Dann habe ich jetzt beim erneuten Starten (ohne Bildprobleme) beim anfänglichen Speichertest bei ST-RAM nur 2MB - TT ist wie vorhanden 16MB. Sysinfo allerdings gibt mir 4MB ST-RAM aus. Was ist das denn?

Weitere Versuche ergaben das Selbe: 2MB ST-RAM - keine Bomben mehr!  ::)

Next: ST-RAM-Karte raus-rein: 4MB  Man könnte schreien mit dem alten Gelump!
« Letzte Änderung: So 17.11.2013, 15:27:50 von LuckyOldMan »
260 ST:TOS 1.04/1MB
520 ST M:TOS 1.04/4 MB/AT-Speed C16 Rev.2
1040 ST FM:TOS 1.04/1MB
1040 ST F Tower:TOS 1.4.2 (KAOS)/4 MB/Quantum 105S + 730S /Toshiba CD-R/IOMEGA ZIP100-LW/AT-KB
4160 STE:TOS 2.06+1.62/4 MB
Mega STE:TOS 2.06/4MB/Quantum 105S
TT030:TOS 3.06/10MB/64MB/Quantum 210S/Megavision300
HxC

Offline Lukas Frank

  • Benutzer
  • Beiträge: 13.417
  • fancy Atari Musik anDA Dance "Agare Hinu Harukana"
Re: TeeTee 030
« Antwort #39 am: So 17.11.2013, 15:25:28 »
Teste den Rechner erstmal nur mit 2MB ST Ram, also ohne Fastram Karte ...

Dann schalte mal auf der Fastram Karte per Jumper den Burst-Modus aus und schau mal ob es besser läuft ...

Lese mal die Reparaturtipps aus der Chips&Chips vielleicht steht da etwas zu deinem Problem.

Hast du extern etwas über SCSI angeschlossen !?!

Wenn nein müssen die drei Abschlußwiderstände auf dem Board stecken !

----------------------------------------------------
Beim Atari TT muss man immer aufpassen und bedenken das auf dem Mainboard unter dem Festplattendeckel noch drei SCSI Abschlußwiderstände gesteckt sind. Wenn man extern etwas anschliesst und die Widerstände nicht entfernt kann es passieren das man den SCSI Chip überlastet durch eine dreifach Terminierung und das Teil kaputt macht ...

Besser das Mainboard umbauen, so das der Rechner Termpower liefert und man extern einen 25pol. D_Sub Abschlußwiderstand aufstecken kann ...

5Volt -> Diode 1N400X -> miro 1A Sicherung -> gleichzeitig per Kabel auf PIN25 der externen D_Sub SCSI Buchse und auf PIN 26 der 50pol. Stiftleiste für den internen SCSI Anschluss. (Vorher nochmal kontrollieren ob die PIN Angabe auch richtig ist!)

Alles von der Board Rückseite aufgelötet und verklebt ...

http://phoenix.inf.upol.cz/~opichals/libhyp/hypview.cgi?url=atmarita.de/startseite/images/chips/CHIPS_X.HYP&index=98
